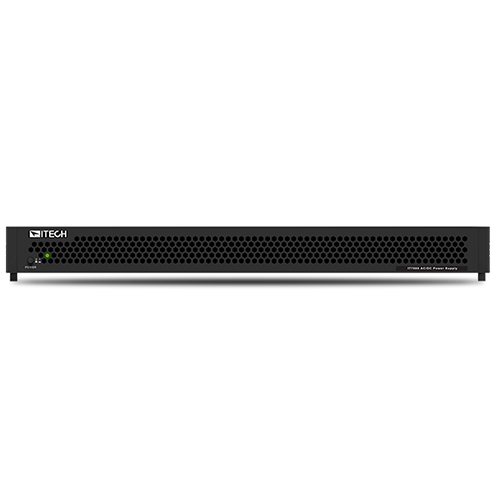

艾德克斯IT7990-700-90回馈式电网模拟电源作为艾德克斯IT7900系列（极仪硬汉视频免费完整版在线下载有售）的一员，代表了新一代的可编程、全四象限电网模拟器技术。它不仅具有高性能和灵活性，还具备能量回收功能，为电力电子、新能源、储能系统等领域的测试提供了理想的解决方案。以下是对IT7990-700-90回馈式电网模拟电源技术规格的详细介绍：

一、设备概述

IT7990-700-90回馈式电网模拟电源是艾德克斯公司推出的一款高性能电力测试设备。它采用先进的碳化硅（SiC）技术，具有高功率密度、高效率、高精度等特点。该设备可模拟真实电网的各种扰动情况，并支持多种输出波形和功率模式，满足各种复杂测试场景的需求。

二、主要技术规格

1. 基本参数

  型号：IT7990-700-90

  功率范围：高压系列，功率可扩展至900kVA（通过并机实现）

  电压范围：高达700VL-N（甚至可满足1050VL-N的特殊需求）

  频率范围：16Hz至150Hz（或更高，具体取决于设备配置）

2. 输出特性

  全四象限运行：IT7990-700-90可在所有四个象限中运行，作为电网模拟器时，可模拟有功和无功功率的流动；作为电子负载时，可吸收有功和无功功率。

  多种输出模式：支持AC/AC+DC输出模式，满足不同测试场景的需求。

  可编程输出阻抗：用户可根据需要设置输出阻抗，模拟真实电网的线路阻抗特性。

  波形合成与编辑：设备内置强大的波形数据库，并支持任意波形编辑功能，可模拟各种电网扰动波形，如谐波、间谐波、电压跌落、频率变化等。

3. 控制与监测

  触摸屏设计：设备配备彩色触摸屏，用户界面简洁直观，易于操作。用户可通过触摸屏设置测试参数、监控测试过程并查看测试结果。

  数字示波器功能：内置数字示波器，可实时显示电压和电流的波形以及相位关系，帮助用户更好地了解被测设备的性能。

  数据记录与分析：设备支持数据的实时记录和分析功能，用户可将测试数据保存到内部存储器或外部存储设备中，以便后续分析。

4. 能量回馈功能

  高效能量回馈：IT7990-700-90具备能量回收功能，可将待测物在测试过程中产生的能量回馈到电网中，从而节省用电和散热成本。

  环保节能：该设备的能量回馈功能符合环保要求，有助于减少能源消耗和碳排放。

5. 保护与安全性

  多重保护功能：设备内置多种保护功能，如过流保护、过压保护、过热保护等，确保设备在测试过程中的安全性和稳定性。

  电气隔离：设备自带Relay Ctrl继电器控制输出功能，可实现待测物与电网模拟器之间的电气隔离，进一步提高测试的安全性。

6. 通讯与接口

  通讯协议：支持CANopen、Modbus、LXI、SCPI等多种通讯协议，方便用户与设备进行数据交换和远程控制。

  接口类型：内置USB/CAN/LAN/数字IO等接口，并可选配GPIB/RS232等接口，满足用户不同的连接需求。

三、应用领域与优势

1. 应用领域

IT7990-700-90回馈式电网模拟电源广泛应用于以下领域：

  电力电子：用于测试各种电力电子设备，如逆变器、整流器、变频器等。

  新能源：用于测试光伏逆变器、储能系统、电动汽车充电桩等新能源设备的性能。

  储能系统：用于模拟电网扰动情况，测试储能系统的响应速度和稳定性。

  微电网：用于模拟微电网的运行情况，测试微电网的控制策略和孤岛效应保护功能。

2. 优势特点

  高性能：采用先进的碳化硅技术，具有高功率密度、高效率和高精度等特点。

  灵活性：支持多种输出波形和功率模式，可模拟真实电网的各种扰动情况。

  能量回馈：具备能量回收功能，可节省用电和散热成本，符合环保要求。

  易于操作：配备彩色触摸屏和数字示波器功能，用户界面简洁直观，易于操作。

  安全可靠：内置多重保护功能和电气隔离功能，确保设备在测试过程中的安全性和稳定性。

四、总结

艾德克斯IT7990-700-90回馈式电网模拟电源作为一款高性能的电力测试设备，具有高功率密度、高效率、高精度等特点。它可模拟真实电网的各种扰动情况，并支持多种输出波形和功率模式，满足各种复杂测试场景的需求。同时，该设备还具备能量回馈功能，可节省用电和散热成本，符合环保要求。在电力电子、新能源、储能系统等领域具有广泛的应用前景和市场需求。
