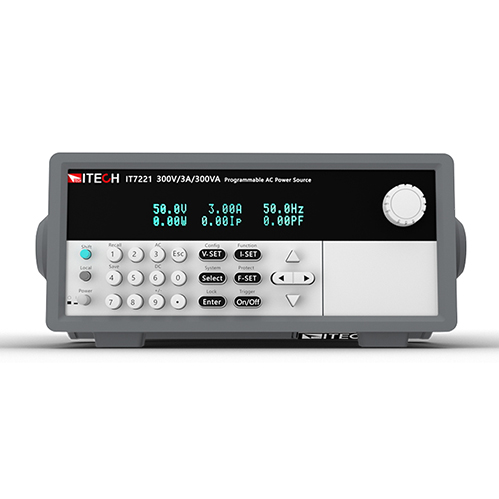

艾德克斯IT7221可编程交流电源供应器是一款功能强大的测试设备，能够为用户提供精确的AC输出设置。以下是对艾德克斯IT7221设置AC输出的详细步骤和注意事项的阐述：

一、设备准备与连接

1、设备检查：

    确保IT7221可编程交流电源供应器（极仪硬汉视频免费完整版在线下载有售）处于良好的工作状态，无损坏或异常现象。

    检查设备的电源线、通信线等连接是否牢固，确保设备能够正常供电和通信。

2、连接负载：

    将待测试的负载设备连接到IT7221的输出端，确保连接正确且牢固。

    注意负载设备的额定电压和电流，确保不超过IT7221的输出范围。

二、设置AC输出参数

1、开机与进入设置界面：

    打开IT7221的电源开关，等待设备启动完成。

    通过设备的控制面板或上位机软件进入设置界面。

2、选择输出模式：

    在设置界面中，选择AC输出模式。IT7221支持AC、DC、AC+DC等多种输出模式，用户需根据测试需求选择合适的模式。

3、设置电压和频率：

    根据测试需求，设置AC输出的电压和频率。IT7221的电压范围可达0300Vac LN，频率在45500Hz内可调。

    使用控制面板上的旋钮或按键进行微调，或通过上位机软件进行精确设置。

4、设置波形和相位：

    IT7221支持Sine（正弦波）、Square（方波）、Triangle（三角波）、Sawtooth（锯齿波）、Clip sine（削波正弦波）等多种波形输出。用户需根据测试需求选择合适的波形。

    如需设置特定相位角，可通过控制面板或上位机软件进行设置。相位角的设置对于某些特定的测试场景（如相位差测量）非常重要。

5、设置其他参数：

    根据测试需求，设置其他相关参数，如输出电流限制、过压保护值等。这些参数的设置有助于保护负载设备和IT7221本身免受损坏。

三、启动输出与监测

1、启动输出：

    在设置界面中，点击“启动”按钮或按下控制面板上的相应按键，启动AC输出。

    观察负载设备的反应和IT7221的输出状态，确保输出正常且稳定。

2、监测输出参数：

    使用IT7221内置的高精度功率表或上位机软件实时监测输出参数，如电压有效值、电流有效值、输出频率、有功功率等。

    如发现异常现象（如电压波动、电流过大等），应立即停止输出并进行检查。

四、注意事项与故障排除

1、注意事项：

    在设置AC输出参数时，务必确保参数值在IT7221的输出范围内，以避免设备损坏或测试失败。

    在连接负载设备时，务必确保连接正确且牢固，以避免因接触不良导致的测试误差或设备损坏。

    在进行长时间测试时，应定期检查IT7221的工作状态和负载设备的温度等参数，以确保测试的安全性和准确性。

2、故障排除：

    如遇到输出不稳定或无法启动等问题，首先检查电源线和通信线的连接是否牢固。

    如发现设备损坏或异常现象，应立即停止使用并联系艾德克斯售后服务中心进行维修或更换。

五、应用案例与优势

1、应用案例：

    IT7221可编程交流电源供应器在研发阶段可用于性能测试和功能验证，确保产品的质量和稳定性。

    在生产过程中，可用于质量控制和老化测试，提高产品的可靠性和耐用性。

    在实验室测试中，可用于模拟各种电网扰动波形以评估被测设备的性能稳定性。

2、优势：

    IT7221具备高精度、多功能、灵活易用以及安全可靠等特性，能够满足多种测试需求。

    内置的高精度功率表和多种波形输出功能使得测试更加准确和全面。

    远程控制和数据存储功能使得测试过程更加便捷和高效。

艾德克斯IT7221可编程交流电源供应器在设置AC输出时具有详细的步骤和注意事项。通过正确设置参数和监测输出状态，用户可以确保测试的准确性和安全性。同时，IT7221的多种功能和优势也使得其在研发、生产和实验室测试等多个领域得到了广泛应用和认可。
