2380系列可编程DC电子负载提供了200W、250W和750W三种型号，分别为2380-500-15、2380-120-60和2380-500-30，以下是对这三种型号可编程DC电子负载的详细对比分析：

一、产品概述

2380系列可编程DC电子负载是单输出独立式负载，专为测试工作台电源和其他功率转换设备设计。这些负载提供了高精度、高分辨率和多种工作模式，以满足广泛的测试需求。

二、型号对比

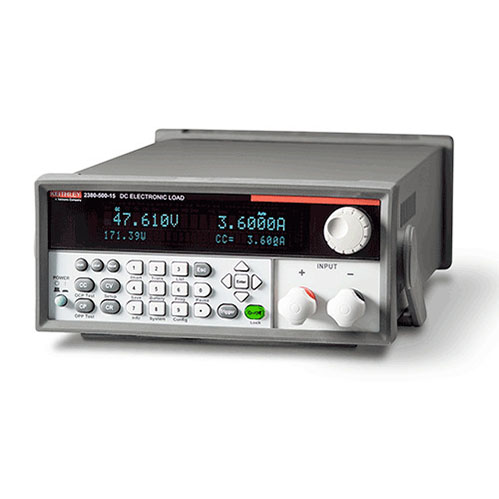

1. 2380-500-15（200W型号）

※主要规格：

  - 最大电压：500V

  - 最大电流：15A

  - 额定功率：200W

※特点：

  - 可以支持最高500V或15A的电压和电流，非常适合需要高电压和低电流的测试场景。

  - 提供了恒定电流(CC)、恒定电压(CV)、恒定电阻(CR)和恒定功率(CP)四种工作模式，以及LED仿真负载测试模式，使得测试更加灵活多样。

  - 具有0.1mV/0.01mA的高分辨率电压和电流读数，确保测试结果的准确性。

  - 支持高达25kHz的动态循环模式，可以测试电源在高速负载变化下的瞬态特性。

  - 内置过热保护(OTP)、过电压保护(OVP)、过电流保护(OCP)、过功率保护(OPP)以及本地/远程反向电压(LRV/RRV)保护，确保测试的可靠性和安全性。

※应用：

  - AC/DC电源和DC/DC模块的环境测试、压力测试和加速生命周期测试。

  - LED照明驱动装置和高功率元件的测试。

  - 汽车电子测试。

  - 电池研究和充放测试。

  - 生产测试。

2. 2380-120-60（250W型号）

※主要规格：

  - 最大电压：120V

  - 最大电流：60A

  - 额定功率：250W

※特点：

  - 可以支持最高120V或60A的电压或电流，适合需要中等电压和高电流的测试场景。

  - 同样提供了恒定电流(CC)、恒定电压(CV)、恒定电阻(CR)和恒定功率(CP)四种工作模式，以及LED仿真负载测试模式。

  - 具有0.1mV/0.1mA的电压和电流读数分辨率，虽然电流分辨率略低于2380-500-15，但仍然提供了高精度的测试结果。

  - 支持高达25kHz的动态循环模式，可以测试电源在高速负载变化下的瞬态响应。

  - 内置多种保护功能，确保测试的可靠性和安全性。

※应用：

  - 适用于需要中等电压和高电流的测试场景，如某些特定的电源模块测试。

  - 同样适用于LED照明驱动装置、汽车电子、电池研究和生产测试等领域。

3. 2380-500-30（750W型号）

※主要规格：

  - 最大电压：500V

  - 最大电流：30A

  - 额定功率：750W

※特点：

  - 可以支持最高500V或30A的电压或电流，适合需要高电压和中高电流的测试场景。

  - 提供了与2380-500-15和2380-120-60相同的工作模式和保护功能。

  - 具有更高的额定功率和电流承受能力，使得它能够处理更大的功率负载。

  - 同样支持高达25kHz的动态循环模式，可以测试电源在高速负载变化下的瞬态特性。

※应用：

  - 适用于需要高电压和中高电流的测试场景，如大功率电源模块、太阳能电池和DC/DC转换器的测试。

  - 同样适用于LED照明驱动装置、汽车电子、电池研究和生产测试等领域，特别是当需要测试较大功率的负载时。

三、功能对比

1. 工作模式

- 所有三种型号都提供了恒定电流(CC)、恒定电压(CV)、恒定电阻(CR)和恒定功率(CP)四种工作模式，以及LED仿真负载测试模式。这使得它们能够灵活应对各种测试需求。

2. 分辨率和精度

- 2380-500-15具有0.1mV/0.01mA的高分辨率电压和电流读数，提供了更高的精度。

- 2380-120-60和2380-500-30的电压读数分辨率为0.1mV（在较低电压范围时可能更高），电流读数分辨率为0.1mA。虽然略低于2380-500-15，但仍然提供了足够的精度来满足大多数测试需求。

3. 动态循环模式

- 所有三种型号都支持高达25kHz的动态循环模式，可以测试电源在高速负载变化下的瞬态特性。这使得它们能够应对快速变化的负载条件，确保测试的准确性和可靠性。

4. 保护功能

- 所有三种型号都内置了过热保护(OTP)、过电压保护(OVP)、过电流保护(OCP)、过功率保护(OPP)以及本地/远程反向电压(LRV/RRV)保护等多种保护功能。这些功能确保了测试的可靠性和安全性，防止了因过载或故障而导致的设备损坏。

四、应用对比

- 所有三种型号都适用于AC/DC电源和DC/DC模块的环境测试、压力测试和加速生命周期测试。

- 它们都可用于LED照明驱动装置和高功率元件的测试，以及汽车电子测试和电池研究和充放测试。

- 然而，由于它们的规格和功率承受能力不同，它们在某些特定应用中的适用性也会有所不同。例如，2380-500-15更适合需要高电压和低电流的测试场景，而2380-120-60则更适合需要中等电压和高电流的测试场景。2380-500-30则能够处理更大的功率负载，适用于需要高电压和中高电流的测试场景。

五、总结

2380系列可编程DC电子负载提供了200W、250W和750W三种型号，每种型号都具有其独特的规格和功能特点。通过对比分析可以看出，这些型号在分辨率、精度、动态循环模式和保护功能等方面都表现出色，能够满足广泛的测试需求。然而，在选择具体型号时需要根据测试场景和需求进行综合考虑以确保选择的型号能够提供最佳的测试性能和可靠性。
