热电偶的测温原理分析(图)

温度测量应用中有多种类型的变送器，热电偶是zui常用的一种，可广泛用于汽车、家庭等领域。

热电偶优点：

①测量精度高。因热电偶直接与被测对象接触，不受中间介质的影响。

②测量范围广。常用的热电偶从-50~+1600℃均可连续测量，某些特殊热电偶zui低可测到-271--+2800℃如金铁镍铬和钨-铼。

③构造简单，使用方便。热电偶通常是由两种不同的金属丝组成，而且不受大小和开头的限制，外有保护套管，用起来非常方便。

热电偶原理：

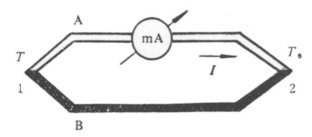

1、2两点的温度不同时，回路中就会产生热电势，因而就有电流产生，电流表就会发生偏转，这一现象称为热 •电效应(塞贝克效应)，产 生的电势、电流分别叫热电势、热电流。

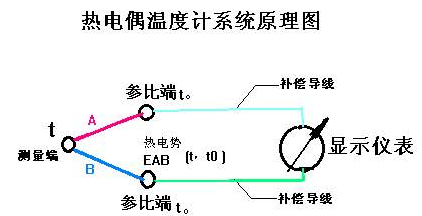

热电偶温度计属于接触式温度测量仪表。是根据热电效应即塞贝克效应原理来测量温度的，是温度测量仪表中常用的测温元件。将不同材料的导体A、B接成闭合回路，接触测温点的一端称测量端，一端称参比端。若测量端和参比端所处温度t和t0 不同，则在回路的A、B之间就产生一热电势EAB(t，t0)，这种现象称为塞贝克效应，即热电效应。EAB大小随导体A、B的材料和两端温度t和t0 而变，这种回路称为原型热电偶。在实际应用中，将A、B的一端焊接在一起作为热电偶的测量端放到被测温度t处，而将参比端分开，用导线接入显示仪表，并保持参比端接点温度t0稳定。显示仪表所测电势只随被测温度而t变化。
